(주)리잰

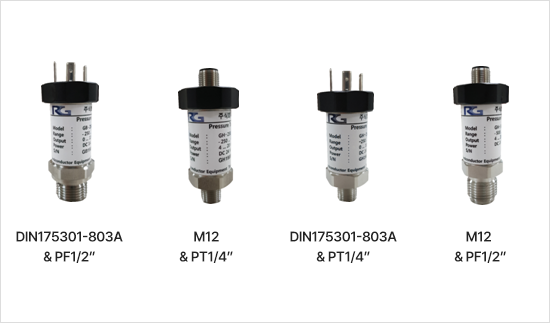

RESEN GB-Series圧力伝送器は、Stain-less Steel材質の圧力シェルとBodyを適用し、
腐食性及び外部衝撃に強い環境のProcess及び制御作業に適するように製作された。

コンパクトで堅牢な設計で、半導体工程制御システム、化学産業、冷空調、
レベル軸晶及びテスト装備などの Applicationに適しており、2-Wire(4‐20mA)
または電圧出力typeの思案を提供し、様々な Controller Processと接続できる。

Parameter	Value		Unit	Notes
General
Pressure range	-1 ~0~ 0.025 … 300		Bar	4
Proof Pressure	< 200% F.S
Burst Pressure	> 300% F.S
Performance
Accuracy	≤ ±0.25		%F.S	1,2
Non-Linearity	≤ ±0.2		%F.S	1
Repeatability	≤ ±0.015		%F.S	1
Thermal Effect on Zero	≤ ±0.05		%F.S/℃	3
Thermal Effect on Span	≤ ±0.05		%F.S/℃	3
Operating Temp. Range	-20 to +85		℃
Compensated Temp. Range	-10 to +70		℃
Long-Term Stability	≤ ±0.3		%F.S/year	1
Electrical
Output signal	4…20mA	0…10Vdc	1…6Vdc	0.5…4.5Vdc(ratio metric)
Power Supply	12…30Vdc	12…30Vdc	8…30Vdc	5Vdc
Insulation Resistance	> 500MΩ@500VAC
Electrical Connection	DIN 175301-803 A or M12
Physical Specifications
Media Compatibility	All media compatible with Stain-less Steel & Teflon
Body	Stain-less Steel
Housing	Stain-less Steel
Diaphragm	Stain-less Steel
Seal Ring	Teflon
Pressure Port	G(PF)1/4”, R(PT)1/4”, G(PF)1/2”, R(PT)1/2”, Pipe-Fitting7/16”

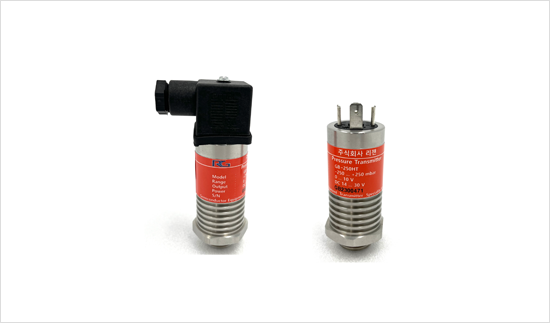

RESEN GH-Series高熱圧力伝送器は、半導体Hashな工程でのPT Sensor Portの詰まり
防止のための特化された高熱PT Sensorで、周囲温度200℃まで温度防御品を施し、
圧力伝送を行う熱センサーである。

熱で非常に脆弱な従来のSensorとは異なり、高温でHuntingのないDisplayを実現するこ
とができ、高い温度の空間でDetailな圧力伝送を具現する。
