RESEN GB-Series 압력 전송기는 Stain-less Steel 재질의 압력 셀과 Body를 적용하여
부식성 및 외부 충격에 강한 환경의 Process 및 제어 작업에 적합 하도록 제작 되었다.

콤팩트하고 견고한 설계로 반도체 공정 제어시스템, 화학 산업, 냉공조, 레벨 측정 및 테스트장비 등의
Application에 적합하며, 2-Wire (4~20mA) 또는 전압출력 type의 사양을 제공하여 다양한
Controller Process와 연결할 수 있다.

Parameter	Value		Unit	Notes
General
Pressure range	-1 ~0~ 0.025 … 300		Bar	4
Proof Pressure	< 200% F.S
Burst Pressure	> 300% F.S
Performance
Accuracy	≤ ±0.25		%F.S	1,2
Non-Linearity	≤ ±0.2		%F.S	1
Repeatability	≤ ±0.015		%F.S	1
Thermal Effect on Zero	≤ ±0.05		%F.S/℃	3
Thermal Effect on Span	≤ ±0.05		%F.S/℃	3
Operating Temp. Range	-20 to +85		℃
Compensated Temp. Range	-10 to +70		℃
Long-Term Stability	≤ ±0.3		%F.S/year	1
Electrical
Output signal	4…20mA	0…10Vdc	1…6Vdc	0.5…4.5Vdc(ratio metric)
Power Supply	12…30Vdc	12…30Vdc	8…30Vdc	5Vdc
Insulation Resistance	> 500MΩ@500VAC

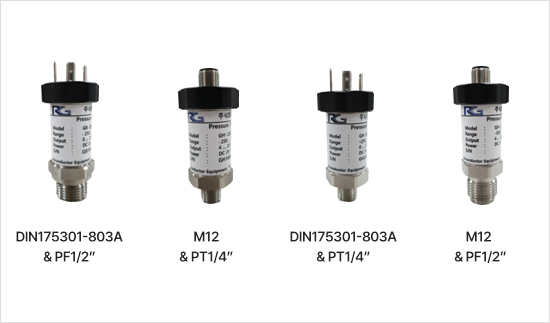

Electrical Connection	DIN 175301-803 A or M12
Physical Specifications
Media Compatibility	All media compatible with Stain-less Steel & Teflon
Body	Stain-less Steel
Housing	Stain-less Steel
Diaphragm	Stain-less Steel
Seal Ring	Teflon
Pressure Port	G(PF)1/4”, R(PT)1/4”, G(PF)1/2”, R(PT)1/2”, Pipe-Fitting7/16”

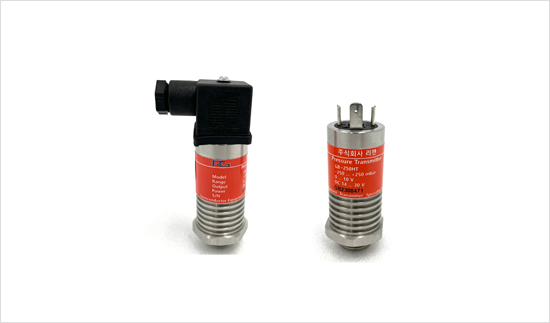

RESEN GH-Series 고열 압력 전송기는 반도체 Hash한 공정에서의 PT Sensor Port 막힘
방지를 위한 특화된 고열 PT Sensor로서 주변 온도 200℃ 까지 온도 방어를 하며
압력 전송을 하는 열 Sensor다.

열에서 아주 취약한 기존 Sensor와 달리 높은 온도에서 Hunting 없는 Display 구현이 가능하며
높은 온도의 공간에서 Detail한 압력 전송을 구현한다.
